染色鋁型材氧化膜制品受到光的暴曬，顏色會發(fā)生改變（變色）或掉色（褪色）；染色鋁型材氧化膜在陽光下暴曬時，發(fā)生哪種程度的褪色變色，采用光牢度（我國習(xí)慣上稱為耐光性）試驗方法（JIS H8685-1—2013）評定；

1：鋁型材陽極氧化膜的耐光性試驗

以往的試驗方法，使用稍微復(fù)雜的藍(lán)標(biāo)和灰標(biāo)方法，2013年隨著JIS H8685-1的修訂，采用了直接用儀器測定試片的顏色，用色差表示試驗前后褪變色程度方法；這種機器測定方式是由日本提案給ISO的，并在2010年修訂有關(guān)耐光性的ISO 2135時被采用的；

使用藍(lán)標(biāo)進行的耐光性實驗結(jié)果，可以像6個等級那樣用“級”表示；但在測定褪色變色程度的實驗時，這種用級的表示沒有必要，而采用色差表示的實驗方法更簡便；

2：藍(lán)標(biāo)（blue scale）和灰標(biāo)（grey scale）

（1）藍(lán)標(biāo)

如被稱為藍(lán)色標(biāo)準(zhǔn)染布那樣，把平織的布用各種各樣的藍(lán)色染料進行染色后，按1~8級進行分類；與1級相比，8級的耐光性更優(yōu)；這些藍(lán)標(biāo)到標(biāo)準(zhǔn)褪色（染色后的纖維制品褪色到與灰標(biāo)4號相同程度）為止的輻射曝光量關(guān)系；另外，因為藍(lán)標(biāo)使用的染料存在勞動安全衛(wèi)生法上的問題，從JIS L0841—2004的修訂開始，變更為新染料及纖維物；

（2）灰標(biāo)

該試驗中使用的灰標(biāo)，在JIS L0804—2004的規(guī)定中，正式名稱為褪色用灰標(biāo)，例如，規(guī)定的3號的色差△E*ab為3.4±0.4；

3：試驗裝置

用于耐光性試驗的加速耐光性試驗機有氙燈耐光性試驗機（2.5kW式、7.5kW式）（JIS K7350-2）、開放式碳弧燈式耐光性試驗及（JIS K7350-4）和紫外線碳弧燈式耐光性試驗機（JIS B7751）；試驗機的基本樣式因各自規(guī)格而異，在JIS H8685-1—2013中特意規(guī)定了光學(xué)濾波器和鋁型材表面的輻照度等；

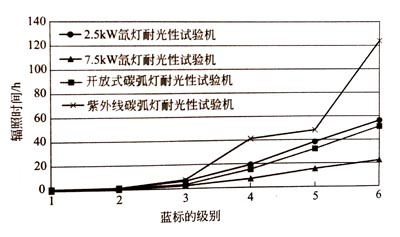

使用這些試驗機時，藍(lán)標(biāo)的級別和照射時間的關(guān)系如下圖所示；這個照射時間時根據(jù)計算藍(lán)標(biāo)各等級的灰標(biāo)4號褪色值，作為確認(rèn)相當(dāng)于灰標(biāo)3號褪色而設(shè)定的參考值；

（藍(lán)標(biāo)的級別與輻照時間的關(guān)系）

4：使用藍(lán)標(biāo)的評價

使用藍(lán)標(biāo)的試驗方法基本上是把部分遮光的試片和藍(lán)標(biāo)安裝在試片架上，同時進行試驗，把褪色程度和灰標(biāo)進行對比評價的方法；

（1）耐光性1~5級的情況

首先，用光照射藍(lán)標(biāo)1級的基準(zhǔn)時間[JIS H8685-1—2013的附錄書JB（參考）中記錄的基準(zhǔn)時間]后，目視判斷藍(lán)標(biāo)1級的部分和用遮光罩覆蓋的部分之間的顏色差異，確認(rèn)相當(dāng)于灰標(biāo)3號以上時，試片也同樣進行比較，確認(rèn)為灰標(biāo)3號同等以上就終止試驗，這時藍(lán)標(biāo)的等級，即1級耐光性等級；

另外，盡管確認(rèn)了藍(lán)標(biāo)達(dá)到灰標(biāo)3號同等以上，但是試片卻沒有達(dá)到灰標(biāo)3號時，照射藍(lán)標(biāo)的上一級即2級的基準(zhǔn)時間后進行同樣的判斷；

重復(fù)進行上述操作，直至試驗片的顏色開度達(dá)到灰標(biāo)3號同等以上；

（2）耐光性6~10級的情況

藍(lán)標(biāo)雖然有1~8級，但本試驗中不使用7級和8級；規(guī)定6級以上只用6級的藍(lán)標(biāo)試驗，所使用的片數(shù)及耐光性如下表所示；即試片的顏色差異達(dá)到相當(dāng)于灰標(biāo)3號以上為止，根據(jù)使用了幾枚6級的藍(lán)標(biāo)，有無重復(fù)照射實驗來求耐光性；

注意：在ISO 2135:2010中，沒有規(guī)定不滿6級的鋁型材陽極氧化膜的耐光性；再者，試驗方法為預(yù)先求得6級的藍(lán)標(biāo)褪色達(dá)到灰標(biāo)3號的試驗時間，通過試片的顏色差異達(dá)到灰標(biāo)3號同等以上為止，根據(jù)這個試驗時間的反復(fù)次數(shù)來求得耐光性；

另外，即使使用同樣的耐光性試驗機，隨著從含濾光器的光源產(chǎn)生的光輻射量的變化、溫度或者環(huán)境（濕度等）的變動，在同一時間內(nèi)藍(lán)標(biāo)不一定發(fā)生褪變色；

5：使用色差測定評價

采用灰標(biāo)判斷褪變色的程度有時候特別困難；因為一般要使用無彩色的灰標(biāo)判斷有顏色的染色鋁型材陽極氧化膜的褪變色程度，相同色調(diào)的褪變色雖然沒有問題，但是鋁型材陽極氧化用染料不一定是一種染料構(gòu)成的，在多種染料混合的燃料的情況下，有時褪變色程度因染料的構(gòu)成不同而不同；因此，有時暴曬后的色調(diào)也和初期的色調(diào)有所不同；即有必要采用無彩色的色度同時判斷變色和褪色的程度；即使在無彩色的黑色染色時，實際上也有混合染料的情況，照射后也有顏色的差異；特別是在這種情況下，采用色差的測定方法比較方便；

使用色差測定時，事先確定好時間照射試片后，用色差計求得照射位置和遮光板覆蓋位置之間的色差，或者不用遮光板覆蓋，通過試驗前的測色值和試驗后的測色值來求出色差；
