鋁型材規格選型大全圖

產品描述 / Name

本內容主要介紹6063-T5系列鋁型材規格尺寸表，以及鋁型材產品規格型號和物理參數，用戶可以根據該表進行鋁型材規格選型，從而進行各種框架結構的設計構思；

022-87920099

可以根據需求進行設計加工，提供上門安裝服務；可以根據特殊需求進行鋁型材開模定制。

* 免費提供工業鋁型材選型手冊 →點擊咨詢

內容來源：http://m.hongjiayoumotor.cn 作者：武將發布日期：2019年12月09日 10時20分 閱讀次數：59149 次

鋁型材規格選型表

20系列（6063-T5）鋁型材規格選型及其用途：
20系列鋁型材主要包括2020、2020R、2040、2060、2080以及4040（雙槽）等多種規格，表面經過噴砂、銀白陽極氧化處理，具有較強的耐候性、耐蝕性以及抗氧化變色能力等；20系列鋁型材槽寬為6mm，需要搭配20系列專用緊固連接配件方可實現框架結構的組裝搭建；20系列鋁型材屬于輕型框架材料，物理強度以及承載能力相對較低，主要適用于一些輕型框架結構的設計組裝，如：設備防護罩、輕型設備框架、科研實驗模型等；
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			20×20	鋁AL6063/T5	0.6kg/m	0.94
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			0.94	0.94	0.94	P6-2020
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			20×20R	鋁AL6063/T5	0.56kg/m	0.72
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			0.72	0.66	0.79	P6-2020R
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			20×40	鋁AL6063/T5	1.05kg/m	1.65
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			6.28	1.65	3.15	P6-2040
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			20×60	鋁AL6063/T5	1.47kg/m	2.34
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			19.32	2.34	6.44	P6-2060
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			20×80	鋁AL6063/T5	1.91kg/m	3.06
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			43.28	3.04	10.82	P6-2080
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			40×40	鋁AL6063/T5	1.62kg/m	10.92
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			10.92	5.46	5.46	P6-4040
?
30系列（6063-T5）鋁型材規格選型及其產品用途：
30系列鋁型材產品主要包括3030、3030-2N90、3030-2N180、3030R、3030重型鋁型材、3060、3090、30150以及6060（雙槽）規格等，其中6060雙槽規格鋁型材屬于30系列重型框架型材，可以與其它規格型材相配合使用，用于一些承載能力要求較高框架結構的設計組裝；30系列規格鋁型材槽寬為8mm，表面經過噴砂、銀白陽極氧化處理，具有很高的抗氧化能力，主要適用于一些對于物理性能要求相對較高的工業框架結構，如流水線操作臺、設備防護罩、物料架、物料車等；
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			30×30	鋁AL6063/T5	1.15kg/m	3.69
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			3.69	2.46	2.46	P8-3030
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			30×30-2N90	鋁AL6063/T5	1.17kg/m	3.94
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			3.94	2.50	2.77	P8-3030-2N90
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			30×30-2N180	鋁AL6063/T5	1.05kg/m	3.29
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			3.82	3.29	3.82	P8-3030-2N180
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			30×30R	鋁AL6063/T5	1.15kg/m	3.30
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			3.30	2.34	2.07	P8-3030R
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			30×30W	鋁AL6063/T5	1.21kg/m	3.99
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			3.99	2.65	2.65	P8-3030W
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			30×60	鋁AL6063/T5	2.09kg/m	7.03
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			26.72	4.70	8.91	P8-3060
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			30×90	鋁AL6063/T5	3.04kg/m	10.39
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			85.00	6.93	18.89	P8-3090
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			30×150	鋁AL6063/T5	4.87kg/m	17.02
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			366.00	11.35	48.80	P8-30150
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			60×60	鋁AL6063/T5	3.31kg/m	48.26
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			48.26	16.08	16.08	P8-6060
?
40系列（60663-T5）鋁型材規格選型及其產品用途：
40系列鋁型材屬于6063-T5材質框架型材中規格品類最多應用最為廣泛的產品，其中包括多種大型或重型框架型材，如：4080、4080輕型、4080重型、8080、8080輕型、8080重型、80120等規格；該規格鋁型材主要主用于物理性能高、承載能力強以及抗屈服能力較強的框架結構的設計組裝，如：車間防護圍欄、流水線操作臺、鋁型材貨架、科研實驗平臺、設備防護罩等；
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			40×40	鋁AL6063/T5	2.00kg/m	10.88
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			10.88	5.43	5.43	P8-4040
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			40×40-2N90	鋁AL6063/T5	2.17kg/m	11.79
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			11.79	5.95	5.97	P8-4040-2N90
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			40×40-2N180	鋁AL6063/T5	2.18kg/m	11.48
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			12.30	5.73	6.15	P8-4040-2N180
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			40×40A	鋁AL6063/T5	1.97kg/m	11.99
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			11.99	5.99	5.99	P8-4040A
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix

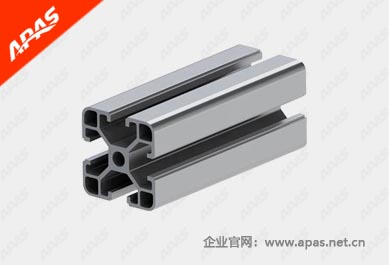

			40×40L	鋁AL6063/T5	1.56kg/m	9.17
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			9.17	4.58	4.58	P8-4040L
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			40×40R	鋁AL6063/T5	1.95kg/m	8.89
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			8.89	5.07	3.95	P8-4040R
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			40×40W	鋁AL6063/T5	2.41kg/m	13.03
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			13.03	6.51	6.51	P8-4040W
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			40×60	鋁AL6063/T5	3.17kg/m	17.47
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			35.88	8.74	11.96	P8-4060
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			40×80	鋁AL6063/T5	3.52kg/m	20.22
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			81.73	10.11	20.44	P8-4080
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			40×80A	鋁AL6063/T5	3.58kg/m	21.78
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			83.85	10.89	20.97	P8-4080A
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			40×80L	鋁AL6063/T5	2.83kg/m	16.86
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			67.65	8.44	16.91	P8-4080L
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			40×80W	鋁AL6063/T5	4.25kg/m	24.87
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			95.72	12.43	23.93	P8-4080W
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			80×80	鋁AL6063/T5	5.93kg/m	153.26
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			153.26	38.31	38.31	P8-8080
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			80×80A	鋁AL6063/T5	5.32kg/m	144.44
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			144.44	36.11	36.11	P8-8080A
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			80×80L	鋁AL6063/T5	4.67kg/m	127.47
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			127.47	31.86	31.86	P8-8080L
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			80×80W	鋁AL6063/T5	6.91kg/m	177.37
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			177.37	44.34	44.34	P8-8080W
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			40×120	鋁AL6063/T5	5.64kg/m	32.67
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			286.65	16.33	47.78	P8-40120
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			40×160	鋁AL6063/T5	6.07kg/m	39.59
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			550.89	19.8	66.25	P8-40160
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			80×120	鋁AL6063/T5	9.25kg/m	276.09
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			589.329	69.02	98.22	P8-80120
?
45系列（6063-T5）鋁型材規格選型及其產品用途：
45系列鋁型材屬于高強度、高承載框架材料，具有較高的物理性能及抗屈服能力，主要適用于大型工業承載框架的設計組裝；45系列鋁型材具有多種規格，可以根據不同技術需求進行選型，其中包括4590和9090重型框架型材，可用于大型設備框架、飛機檢修平臺、立體倉儲等高承載框架產品的搭建；
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			45×45	鋁AL6063/T5	2.74kg/m	18.93
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			18.93	8.41	8.41	P10-4545
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			45×45-2N90	鋁AL6063/T5	2.45kg/m	18.27
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			18.27	8	8.24	P10-4545-2N90
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			45×45-2N180	鋁AL6063/T5	2.45kg/m	19.08
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			17.46	8.49	7.76	P10-4545-2N180
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			45×45L	鋁AL6063/T5	2.28kg/m	16.74
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			16.74	7.45	7.45	P10-4545L
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			45×45R	鋁AL6063/T5	2.13kg/m	13.18
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			13.18	6.59	5.3	P10-4545R
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			45×60	鋁AL6063/T5	3.13kg/m	21.98
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			37.08	9.76	12.36	P10-4560
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			45×90	鋁AL6063/T5	4.74kg/m	33.06
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			140.95	14.69	31.32	P10-4590
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			45×90L	鋁AL6063/T5	4.01kg/m	30.97
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			110.00	13.77	23.14	P10-4590L
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			90×90	鋁AL6063/T5	7.39kg/m	240.40
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			240.40	53.43	53.43	P10-9090
?
50系列鋁型材規格選型及其產品用途：
50系列鋁型材規格品類相對較少，其中包括：5050、50100、100100等規格，屬于重型框架材料；50系列型材槽寬未8mm，可采用40系列槽8型材專用緊固件及50系列專用連接配件實現快速組裝；50系列鋁型材中100100規格型材屬于常用重載框架材料，主要適用于高強度、高承載、高性能框架結構的組裝搭建，例如：立體倉庫、生產線踏臺、飛機檢修平臺等；
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			50×50	鋁AL6063/T5	3.84kg/m	33.57
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			33.57	13.43	13.43	P8-5050
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			50×100	鋁AL6063/T5	7.2kg/m	66.60
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			248.81	26.64	49.75	P8-50100
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			100×100	鋁AL6063/T5	13.89kg/m	580.82
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			580.82	116.17	116.17	P8-100100
?
60系列鋁型材規格選型及其產品用途：
?
	?	?	鋁型材規格	材質	單位質量	慣性矩Ix
			60×60	鋁AL6063/T5	4.78kg/m	58.79
			慣性矩Iy	彎矩Wx	彎矩Wy	訂貨編號
			58.79	19.59	19.59	P10-6060
?
以上內容為6063-T5系列鋁型材規格選型手冊，主要描述了各種規格鋁型材的產品特性以及主要用途；6063-T5系類鋁型材屬于工業框架型材，具有很高的物理強度及產品性能，表面經過噴砂、銀白陽極氧化處理，表面氧化膜層12μm以上，具有很高的耐候性、抗氧化能力，從而保證鋁型材在不同使用環境中的使用性能；
