1：化學成分

（1）化學成分分析方法應符合GB/T20975或GB/T7999的規(guī)定，仲裁分析應采用GB/T20975規(guī)定的方法；

（2）對于5051A、6008、6360、6261、6081、7178規(guī)格鋁型材，僅對表3：化學成分中“AI”及其他材質欄之外有數值規(guī)定的元素進行常規(guī)化學分析；當懷疑非常規(guī)分析元素的質量分數超出了本標準的限定值時，生產者應對這些元素進行分析；

（3）“AI”含量按GB/T 3190規(guī)定的方法計算，計算“AI”含量時，取常規(guī)分析元素與懷疑超量的非常規(guī)分析元素分析數值的和值作為元素含量總和；

（4）分析數值的判定采用修比較法，數值修約規(guī)則按GB/T 8170的有關規(guī)定進行，修約數位應與表3化學成分或GB/T 3190規(guī)定的極限數位一致；

2：尺寸偏差

（1）除“陽極氧化”和陽極氧化加電泳涂漆類別外的表面處理的鋁型材，應在去掉膜層后測量尺寸偏差；

（2）測量鋁型材平面間隙時，先將鋁型材放在平臺上，當型材借自重達到穩(wěn)定時，用100mm長的直尺沿寬度方向測量鋁型材平面與直尺間的最大間隙值（F1），如下圖所示，該值（F1）即為鋁型材任意100mm寬度上的平面間隙；將長度大于型材寬度的直尺（或刀平尺）沿寬度方向靠在鋁型材的凹面上，測量直尺與型材之間的最大間隙值（F），或將型材的凹面置于平臺上，沿寬度方向測量鋁型材與平臺之間的最大間隙值（F），如下圖所示，該值（F）即為鋁型材在其整個寬度上的平面間隙；

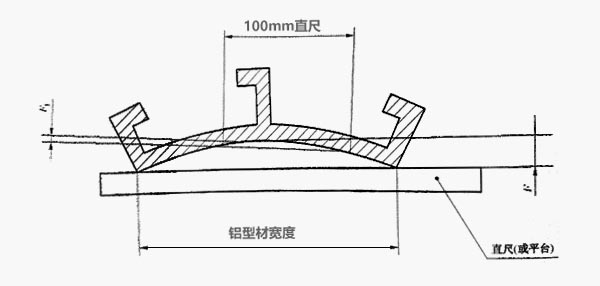

（鋁型材平面間隙測量示意圖）

（3）其他尺寸偏差的測量方法應符合GB/T 14846的規(guī)定；

3：力學性能

鋁型材的室溫縱向拉伸力學性能實驗方法應符合GB/T 16865的規(guī)定；表面處理的鋁型材仲裁時應去除拉伸試樣表面的膜層；

4：布氏硬度

鋁型材的布氏硬度測試方法按GB/T 231的規(guī)定進行；

5：超聲波探傷性能

鋁型材的超聲波檢驗方法按GB/T 6519的規(guī)定進行；

6：電導率

鋁型材的電導率在拉伸試樣的樣坯上進行測試，測量部位按下表規(guī)定，測試方法按GB/T 12966規(guī)定進行；

7：應力腐蝕性能

（1）厚度大于或等于20mm的鋁型材應力腐蝕試驗試樣為C環(huán)環(huán)形試樣，試驗方法按GB/T 22640規(guī)定的方法進行檢查；

（2）厚度小于20mm的鋁型材應力腐蝕試驗試樣為拉伸試樣，試驗方法按GB/T 15970.7的規(guī)定進行；

8：剝落腐蝕性能

鋁型材的剝落腐蝕試驗方法應按GB/T 22639的規(guī)定進行；

9：低倍組織

鋁型材的低倍組織檢驗方法應符合GB/T 3246.2的規(guī)定；

10：顯微組織

鋁型材的顯微組織檢驗方法應符合GB/T 3246.1規(guī)定；

11：膜層性能

膜層性能檢驗方法應按GB/T 8013.1~GB/T 8013.3的規(guī)定進行；

12：外觀質量

未經過表面處理的鋁型材外觀質量以目視檢驗，當缺陷深度難以確定時，可以打磨后測量；表面處理的鋁型材外觀質量檢查方法按GB/T 8013.1~GB/T 8013.3的規(guī)定進行；
